ZW32-12型一二次融合成套断路器
-
概述
ZW32-12型一二次融合成套断路器（以下简称断路器）是我公司根据国家电网一二次融合成套柱上开关入网要求开发新的产品。断路器符合国家电网一二次融合成套柱上开关的要求，具有结构紧凑，布局合理，功能齐全等优点。断路器各项指标均符合国家电网一二次融合成套柱上开关的要求，并通过中国电力科学研究院有限公司的一二次融合专项检测。断路器采用统一参数集相序、零序电压；相序、零序电流和取电一体化传感器浇筑一体式极柱，具有测量范围宽，测量精度高，可靠性高，测量、供电、保护三合一的特点的特点，与一二次融合馈线终端配合，可快速准确判定线路各种故障。
引用标准
GB/T11022 《高压开关设备和控制设备标准的共用技术要求》
GB/T1984 《高压交流真空断路器》
IEC62271-100 《高压交流真空断路器》
GB/T20840.2 《互感器 第 2 部分：电流互感器的补充技术要求》
GB/T20840.7 《互感器 第 7 部分：电子式电压互感器》
GB/T20840.8 《互感器 第 8 部分：电子式电流互感器》
使用的环境条件
周围空气温度：－40°C~＋40°C，日温差 25°C；
海拔：不超过 2000 米；
风压：不超过 700Pa（相当于风速 35m/s）；
空气污秽等级：Ⅳ级；
地震烈度：不超过 8 度；
安装场所：无易燃、爆炸危险、化学腐蚀或剧烈震动的场所。

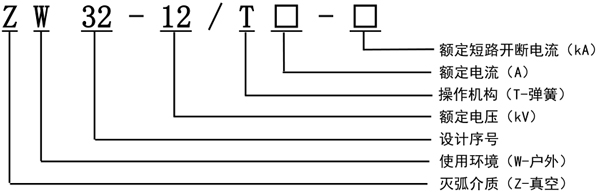

产品型号及定义
产品结构特点及工作原理
1.采用三相分离的柱式结构，将三相一次回路安装在各相的绝缘套筒内，单相发生故障时，不会引起三相短路。
2.采用新式小型化真空灭弧室，陶瓷外壳，铜铬触头，纵磁场灭弧方式，开断性能稳定可靠，触头磨损小，无燃烧和爆炸危险。
3.真空灭弧室安装在绝缘套筒内，用硅橡胶套将真空灭弧室整体密封在绝缘筒内，杜绝了由于凝露引起的短路故障，20 年免维护。
4.绝缘筒采用进口户外环氧树脂材料或硅橡胶材料。有良好的憎水性和抗污秽能力，可用于恶劣的户外环境。
5.采用新型的弹簧操动机构，结构新颖、简洁、体积小、动作可靠、机械寿命可达 1 万次。
6.采用全密封结构，操动机构安装在箱体内，密封性能好，提高了防潮、防锈性能。箱体内无变压器油、无六氟化硫气体，满足无油化改造和环保的要求。
7.箱体表面使用不锈钢 304 材料或不锈钢 304 喷塑，具有优良的抗腐蚀性能。
8.断路器配置电动操动机构。电动机构由配套一二次融合馈线终端供电，除具有电动储能、电动分、合闸和过流保护功能外，同时还具有手动储能、手动分合闸、就地联锁、重合闸投入退出功能。
成套功能要求
a) 一二次融合成套断路器由开关本体、馈线终端、连接电缆等构成。
b) 开关本体、馈线终端之间采用军品级航空接插件，通过户外型全绝缘电缆连接。暴露在空气中的航空插座采用密封材料对金属导体进行密封，提高其抗凝露性能。电缆破口做防雨水浸入处理，防止雨水顺电缆灌入插头。
分段/联络断路器成套功能要求
a) 一二次融合成套分段/联络断路器可用作线路分段、联络、分支等场合。
b) 具备采集三相电流、三相电压、开关两侧线电压、零序电流、零序电压的能力，满足计算有功功率、无功功率，功率因数、频率和电能量采集的功能；
c) 可根据实际运行的工况，灵活配置运行参数及控制逻辑，实现单相接地、相间短路故障处理。可直接跳闸切除故障；具备自动重合闸功能，重合次数及时间可调。
d) 具备相间短路故障和小电阻接地系统单相接地故障的检测与保护功能，满足两段式（I、II）告警功能，两段定值和时间都应可设；保护可设置为跳闸或告警。
e) 具备小电流接地系统单相接地故障就地判别和隔离功能，具备接地故障就地切除、选线功能和重合闸功能，具备基于集中型馈线自动化的选段功能；
f) 具备配电自动化三遥配置需求，终端配置就地/远方切换开关，在满足信息安全条件时，不改变硬件设备即可支持远方控制功能。
g) 采用 A 相进线侧电容取电，C 相出线侧电容取电方式提供断路器及馈线终端电源。
分界断路器成套功能要求
a) 一二次融合成套分界断路器主要用作用户分界使用。
b) 具备采集三相电流、三相电压、零序电流、以及零序电压的能力。
c) 具备自动切除用户侧相间短路和接地故障的能力。发生用户侧故障后主动上送故障信息。
h) 采用 A 相进线侧电容取电方式提供断路器及馈线终端电源。
在断路器侧面加装隔离开关，形成户外高压真空断路器-隔离开关组合电器，具有可见的隔离断口，并具有可靠的防误操作机械联锁功能。隔离开关采用手动操作方式，具有以下防误操作功能：
a) 断路器处于合闸位置时，隔离开关不能分闸；
b) 断路器处于分闸位置时，隔离开关方能分合闸。

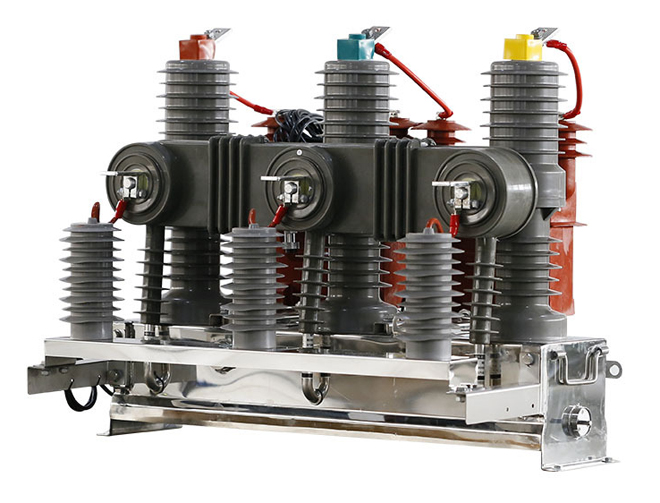

产品结构
1、上出线座
2、一体化极柱
3、分合手柄
4、断路器箱体
5、储能指示牌
6、储能手柄
7、取电电容接地开关盖
8、分合闸指示牌
9、航空插
10、重合闸投退手柄
11、铭牌
12、隔离开关
13、隔离操作手柄
14、下出线座
工作原理：
1.储能过程：拉动机构手动储能拉环，或给机构电动储能信号，电机带动储能拐臂给储能弹簧储能，通过储能保持环节保持此能量。
2.合闸过程：合闸时，拉动机构手动合闸拉环或给机构电动合闸信号，合闸弹簧能量释放，机构输出轴转动，通过拐臂、连杆带动灭弧室触头向上运动，与静触头接触，并提供接触压力，同时为分闸弹簧储能，通过机构的合闸保持环节正常扣接使断路器保持合闸状态。
3.分闸过程：分闸时，拉动机构手动分闸拉环或机构电动分闸信号，机构的合闸保持合闸环节解扣，在触头压力弹簧和分闸弹簧的作用下，机构输出轴反向转动，通过连杆、拐臂带动灭弧室触头向下运动，动静触头分开，断路器分闸。分闸状态电开关分闸弹簧保持。
4.断路器配合一二次融合馈线终端，可使用远程操作开关分闸、合闸。
5.断路器可加装外置 PT 或电子 PT，提供断路器操作电源。
6.断路器可加装重合闸控制器、分段器控制器构成自动重合器、自动分段器，是实现配网自动化的设备。

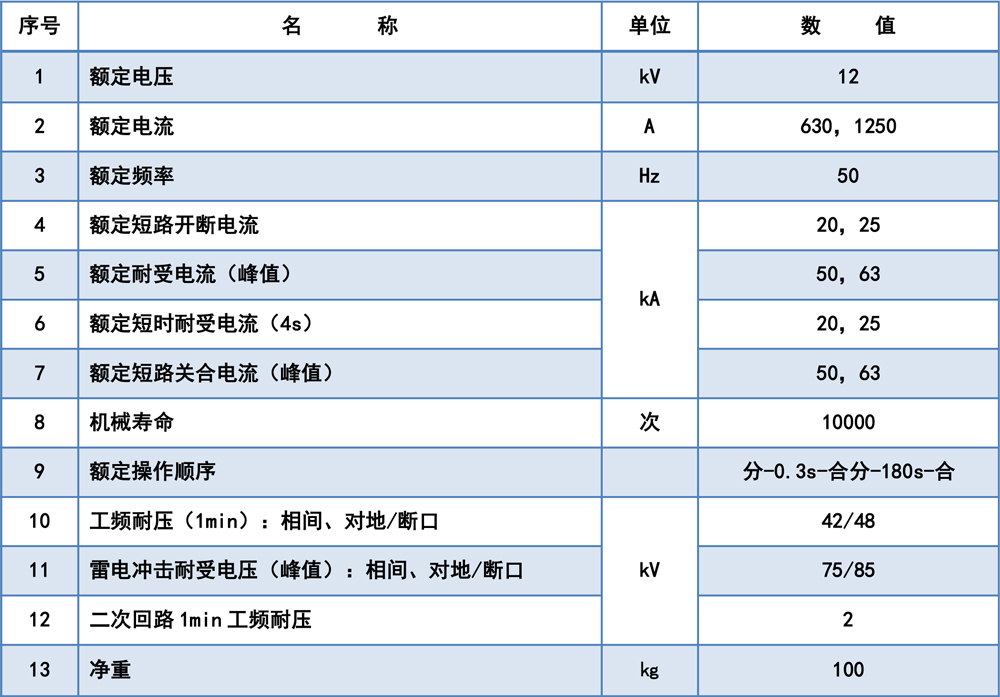

技术参数

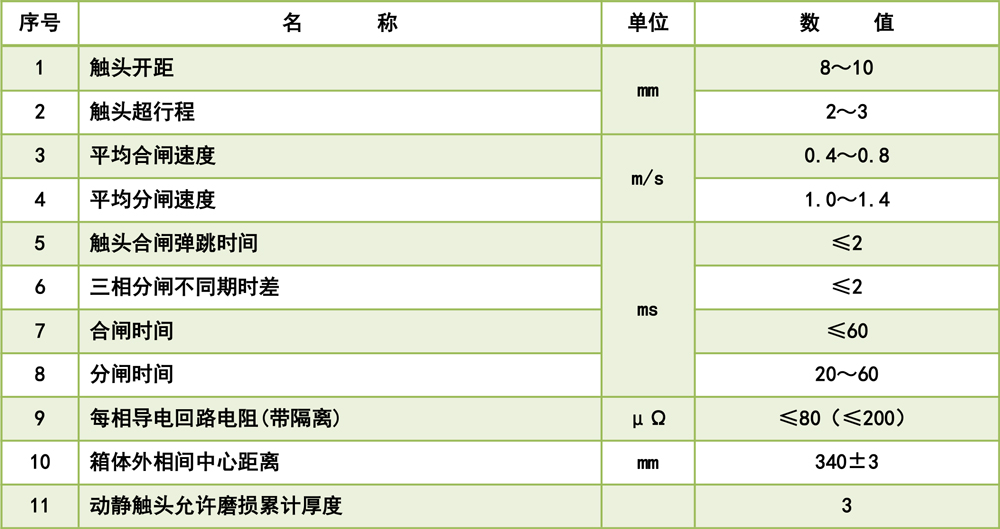

断路器本体机械特性参数

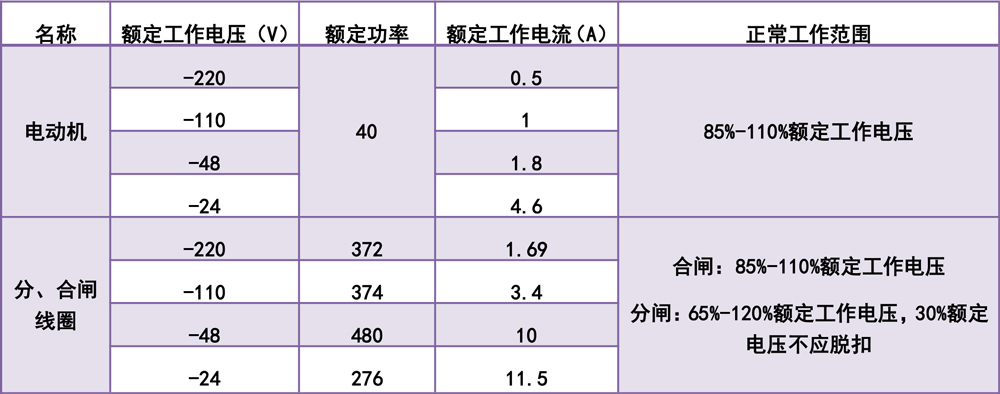

电机 、 分合闸线圈技术参数

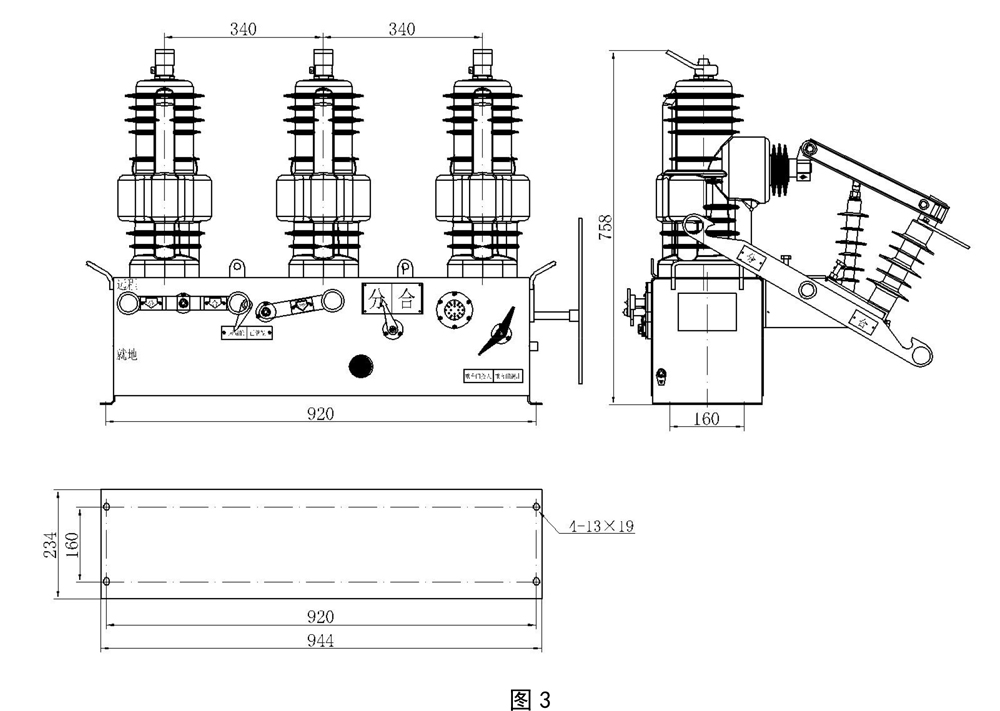

外形安装尺寸
带隔离开关外形安装尺寸
配置元器件

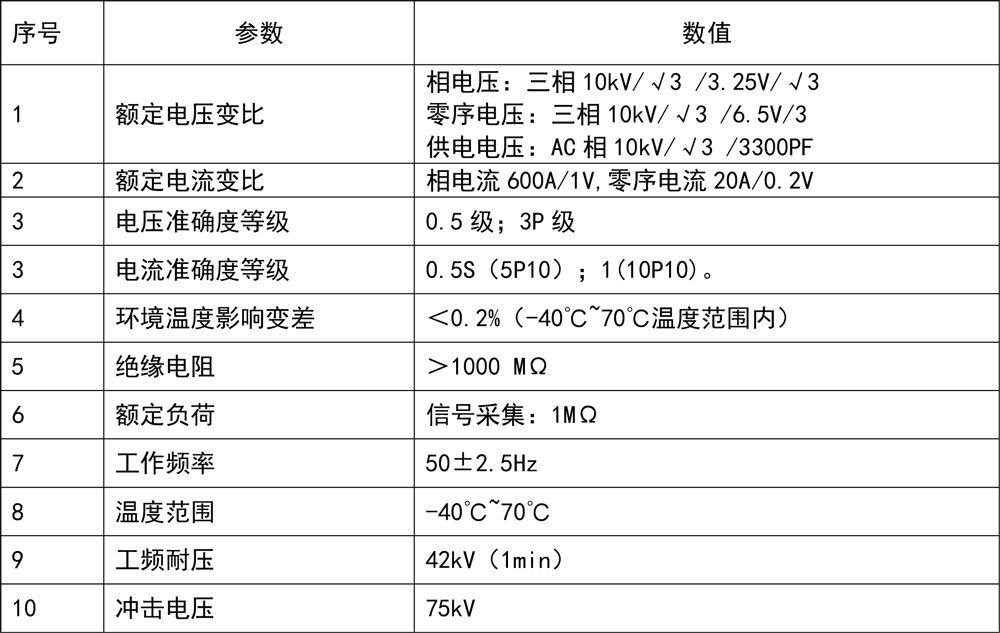

断路器内置相电流、零序电流、相电压、零序电压传感器，取电电容，主要参数见表。
