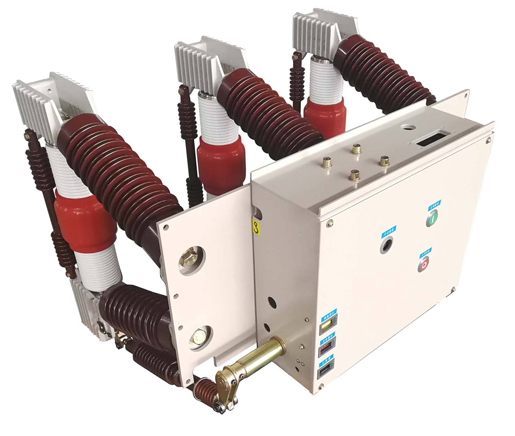

ZN12-40.5户内高压真空断路器

•







  概述

  ZN12-40.5真空断路器是三相交流50Hz，额定电压为40.5kV的户内装置。本断路器的机构与灭弧室系统设计成一体，专用的西门子公司3AF型弹簧操动机构，采用两用电动机进行交直流储能操作，也可用于手动操作。本产品设计有：350mm,400mm,460mm等多种相间距离，用户与不同型号的开关柜配合使用更加方便。可在固定柜XGN17-40.5中使用，也可在JYN1-40.5 、KYN10-40.5柜中使用。




  环境要求

  1、周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃；

  2、海拔：1000m；

  3、相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）；饱和蒸汽压：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa；

  4、振福：地震烈度不超过8度；

  5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。




  产品优点

  本断路器结构简单、开断能力强、寿命长、操作功能齐全无爆炸危险、维修简单，适用于发电厂、变电站等配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

  常用型号如下：ZN12-40.5/1600-25、ZN12-40.5/2000-31.5、ZN12-40.5/1250-25

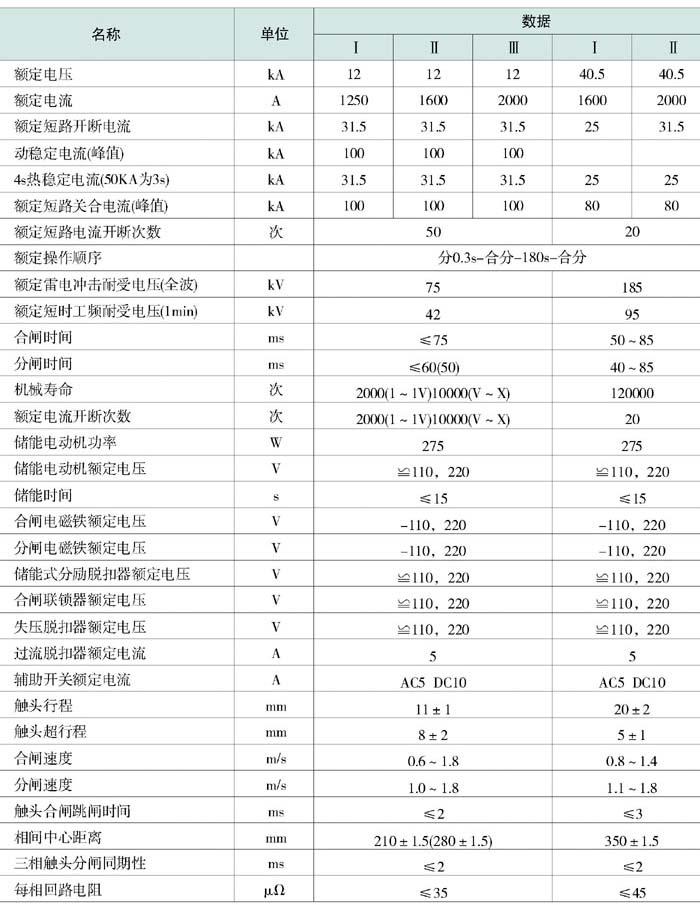

  主要技术参数

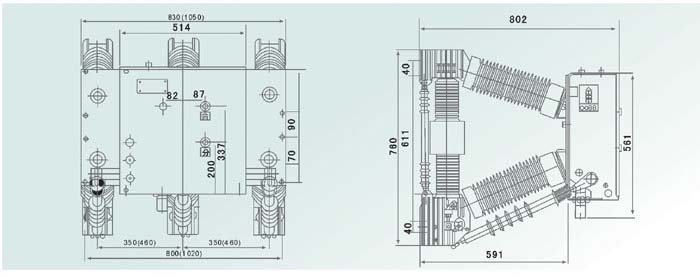

  外形及安装尺寸
