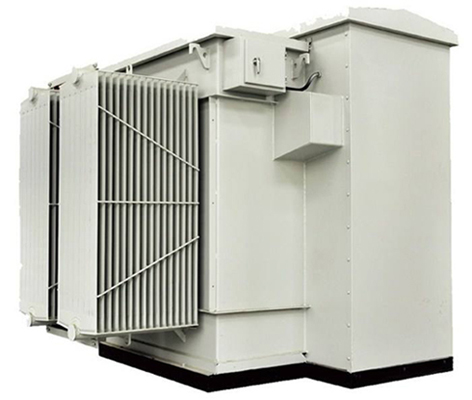

光伏发电专用箱变
-
产品概述：
光伏发电专用箱变，是一种集高压开关设备、变压器器身、保护熔断器集中放在油箱中，与低压开关柜及相应辅助配套设备于一体的高压/低压预装式变电站（以下称变电站）。它是一种将来自光伏并网逆变器0.27kV或0.315kV电压经过升压变压器升高到10kV或35kV后，经过10kV或35kV线路向上输出电能的专用配电设施，是光伏发电系统的理想配套设备。
功能特点：
1、箱体整体分为底座、框架、顶架及箱盖四部分，框架及顶架采用钢结构件拼装而成。外壳可采用彩钢复合隔热板或钢板。隔板采用彩钢复合板，防止热辐射和各室之间的热传导。外露结构件经过严格的酸洗、磷化、喷涂等工艺处理，保证耐腐蚀性，防湿热、 防霉菌，户外耐候性强。
2、箱变顶盖为双层可拆卸活顶，方便箱内元件的安裝和检修。
3、采用新型百叶窗结构，散热通风面积大.适用干风力轻强的地区。v型结构设计，增强通风的同时可以有效防止雨水进人。
4、低压主开关采用国内外知名厂家断路器.
5、变压器使用s11-m系列全密封油浸式电力变压器，具有低损耗，低噪音，高效率的优点，可取得良好的节能效果并减少污染。
6、与普通油浸式变压器相比全密封式变压器取消了储油柜，油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿，变压器与大气隔绝，防止和减弱油的劣化和绝缘老化，增强可靠性，正常运行免维护。
产品用途：
逆变站用于大型光伏并网发电、分布式光伏发电项目、光伏电站等系统。
正常使用环境条件：
海拔高度：≦2000m
环境温度范围：-45℃— +45℃
户外风速：≤35m/s
相对湿度：日平均值≤95%，月平均值：≤90%
安装地点：安装在无火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。
超出以上正常使用环境条件，用户可与本公司协商解决。
适用于50Hz，10-35kV光伏发电系统，变压器的额定容量为500-1600kVA。
